PV Analyser

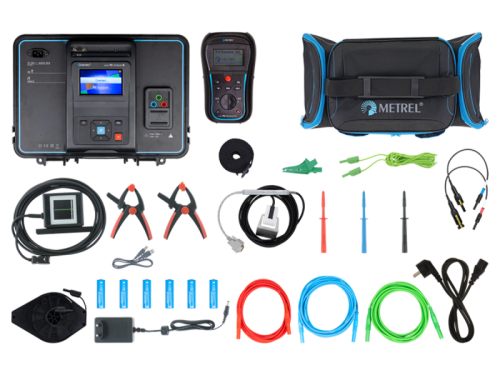

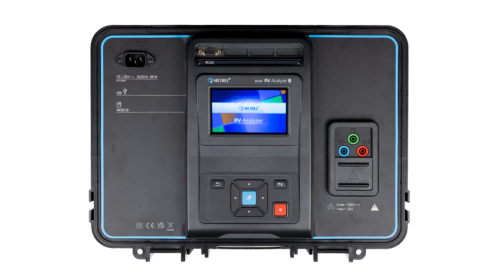

  1500 V Photovoltaikanlagen mit Stil prüfen. Das MI 3115 PV Analysegerät bietet Prüfungen in Übereinstimmung mit der Norm IEC 62446 / VDE 0126-23 und unterstützt alle Prüfungen und Messungen der Kategorie 1 und 2. Dazu gehören die Messung des Isolationswiderstands der PV-Strings, die Messung der I/U-Kennlinie sowie die Umrechnung der Messergebnisse in STC-Werte und der Vergleich mit den von den PV-Modulherstellern ausgegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle gewünschten Prüfungen mit einer einzigen Berührung der Start-Taste auszuführen. MESSFUNKTIONEN 1500 V Isolationswiderstand der Strings; Durchgang von Schutzleitern; Polaritätsprüfung; Isc- und Uoc-Prüfungen; I/U-Eigenschaften; Kabellose Erfassung der Bestrahlung und Temperatur von PV-Modulen.       HAUPTMERKMALE Isolations- und I/U-Messung von PV-Anlagen bis 1500 V in einem Gerät. Kapazitätsmessmethode. Kabellose (WiFi) Ferneinheit zur Messung der Bestrahlung und der Zelltemperatur von PV-Modulen. Auto-Test für Prüfungen der Kategorie 1. Berechnung von STC-Werten und Vergleich mit Nenndaten. Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder Gruppen von Messungen. Das Gerät wird über eine große Farb-Touchscreen-Anzeige gesteuert, über die der Benutzer den ausgewählten Test oder die Messung ausarbeiten und starten, sowie Ergebnisse in numerischer und grafischer Form speichern und überprüfen kann. Memory-Organizer, Handlungen an Einzel- oder Gruppenmessungen, Suchfunktion. Datenbankabfertiger für PV-Module.       AUTOSEQUENZ. PC SW Metrel ES Manager ermöglicht das Ausarbeiten einer Messstruktur und Messungen, lädt diese Struktur hoch oder runter und prüft die Ergebnisse, ermöglicht fortgeschrittene Analysen der I/U-Kurve, den DB-Explorer von PV-Modulen und die Erstellung eines professionellen Prüfberichts.       ANWENDUNGEN Prüfung von PV-Anlagen bis 1500 V Erstprüfung Wiederholungsprüfung Wartungsprüfung Auswertung und Fehlersuche Berichterstellung       NORMEN Funktion: EN 62446-1, EN 62446-2, EN 61557, VDE 0126-23 Elektromagnetische Kompatibilität: EN 61326-1 Sicherheit: EN 61010-1, EN 61010-2-30, EN 61010-031     TECHNISCHE DATEN Photovoltaik-Messungen Funktion (Messbereich/Genauigkeit) Spannung: 20,0…199,9 VDC / ±(1 % des Messwerts + 2 Digits) 200…1699 VDC / ±1 % des Messwerts Strom: 0,10 ... 0,99 ADC / ± 6 Digits 1,00…9,99 ADC / ±(1 % des Messwerts + 3 Digits) 10,00…19,99 ADC / ±1 % des Messwerts     Leistung: 0,2 … 199,9 W /±(2 % des Messwerts + 5 Digits) 200 … 1999 W / ±2 % des Messwerts 2,00 k … 19,99 kW / ±2 % des Messwerts 20,0 k … 29,9 kW / ±2 % des Messwerts I/U-Kurve: 1500 V/ 20 A / 24 kW Bestrahlung (A 1834): 300 … 999 W/ m2 / ± (4 % + 5 Stellen) 1,00 … 1,75 kW/ m2 / ±4 % des Messwerts       Temperatur (A 1833): -10,0 … 85,0 C / ± 5 Digits Messungen von Elektroinstallationen Isolationswiderstand Roc-, Roc+ Um = 250 V DC: 0,12…19,99 MΩ / ±(5 % des Messwerts + 3 Digits) 20,0…199,9 MΩ / ±10 % des Messwerts Um = 500 V DC, 1000 V DC und 1500 V DC: 0,12…19,99 MΩ / ±(5 % des Messwerts + 3 Digits) 20,0…199,9 MΩ / ±5 % des Messwerts 200…999 MΩ / ±5 % des Messwerts       Isolationswiderstand Roc: Berechneter Wert Durchgang, 200 mA: 0,00… 19,99 Ω / ±(3 % des Messwerts + 3 Digits) 20,0… 199,9 Ω / ±5 % des Messwerts 200… 1999 Ω / ±10 % des Messwerts             Allgemeine / Haupteinheit / Ferneinheit Display: Farb-TFT-Display, 4,3 Zoll, 480 x 272 / 128X64 Punkte Matrix-Display mit Hintergrundbeleuchtung Pixel mit Touchscreen / 128X64 Punkte Matrix-Display mit Hintergrundbeleuchtung Stromversorgung: Li-Ion, 14,4 V, 4400 mAh, / 9 VDC nicht-entfernbar / (6x1,5 V Batterie oder Akku, Größe AA) Überspannungskategorie: CAT II / 300 V Schutzklassen: Verstärkte Isolation Verschmutzungsgrad: 2       Schutzgrad: IP 54 (Gehäuse geschlossen) / IP 40 IP 40 (Gehäuse offen) Höhe: Bis zu 4000 m Speicher: Slot für Speicherkarte, microSD-Karte, bis zu 512 GB Anzahl der gespeicherten Ergebnisse: > 3000 Ringspeicher Anschlüsse: RS232: 1 Anschluss, DB9 Buchse / 1 Anschluss, PS2 USB: USB 2.0 Standard Typ B / USB 2.0 Standard Typ B Bluetooth: v4.2 BR/EDR und BLE-Spezifikation WiFi: 802,11 b/g/n (802,11n bis zu 150 Mbps) (Nur für die Kommunikation mitA 1785 - PV Fern-WL) / 802,11 b/g/n (802,11n bis zu 150 Mbps) (Nur für die Kommunikation mit der PV-Haupteinheit) Größe (L x H x B) 420 x 180 x 330 mm 140 x 80 x 230mm         Herstellerartikelnummer: 20993735
