Der neue THL GT ist ein batteriebetriebendes sowie Netzbetriebenes Multifunktionsgerät zum Prüfen der elektrischen Sicherheit von ortsveränderlichen elektrischen Geräten. Dank des großen grafischen LCD-Displays mit Hintergrundbeleuchtung, zwei GUT / SCHLECHT-LED-Anzeigen sowie einem Stromlaufplan mit Anschlußschema (Hilfemenü) für jede Messung, ist die Bedienung des Instruments klar und einfach.

Vorprogrammierte oder eigens erstellbare Prüfabläufe. Mit dem Prüfgerät kann jede VDE 0701-0702 und BGV A3, konforme Prüfung durgeführt werden; inklusive Differenzstrommessung, Leistung und RCD/FI Prüfungen (Tragbare RCD). Folgende Prüfungen könnend durchgeführt werden:

• Schutzleiterwiderstand, Isolationswiderstand.
• Isolationswiderstand isolierter beruhrbarer leitfahiger Teile (S-Sonde).
• Ersatzableitstrom und Ersatzableitstrom isolierter beruhrbarer leitfahiger Teile (S-Sonde).
• Differenzstrom, Berührungsstrom
• Leistung und RCD/FI Prüfung (Tragbare RCD).

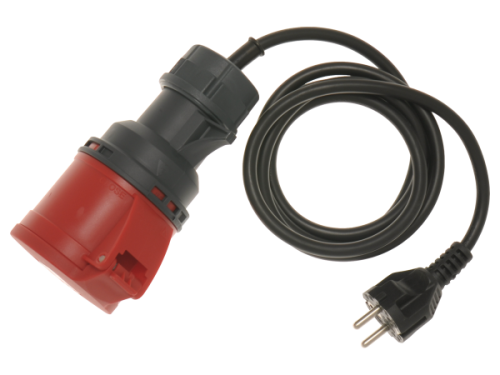

• Funktions- und Sichtprüfung (dreiphasige Prüflinge über optionale Messadapter prüfbar (A 1316, A 1317.)
• Polaritatsprüfung von IEC-Anschlusskabeln.

Lieferumfang:

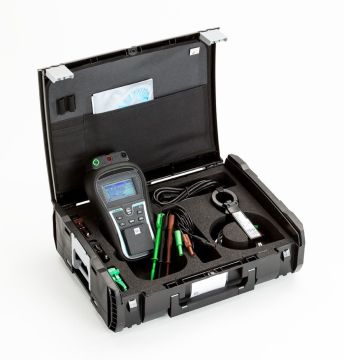

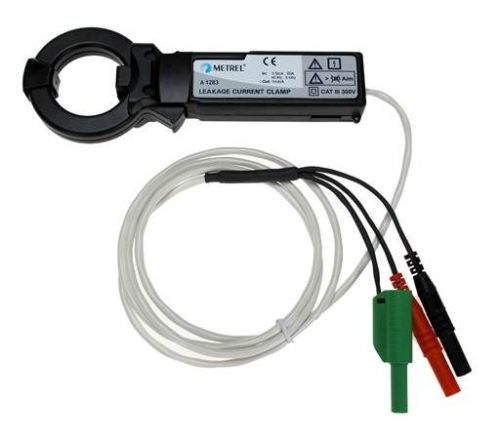

• Messgerät THL GT 0701 Gerätetester Standardsoftware und Stromzange
• IEC-Kabel, 2 m, 2 Stck.
• Prüfleitung, schwarz, grün, braun, 1,5 m
• Krokodilklemme, schwarz, grün, braun
• Prüfsonde, schwarz, grün, braun
• PC-Software PATLink PRO
• RS232-Kabel
• USB-Kabel
• Wiederaufladbare NiMH-Batterien, Typ AA, 6 St.
• Bedienungsanleitung (auf CD)
• Kurzform der Bedienungsanleitung
• Kalibrierzertifikat

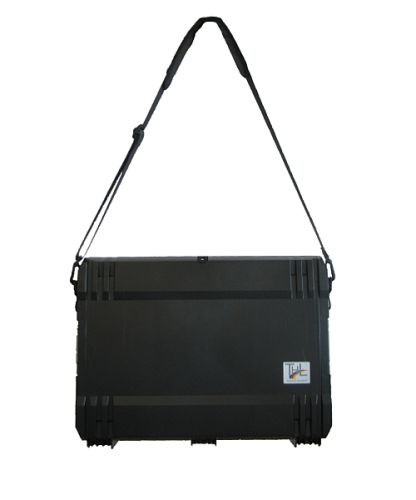

• DynaCase Koffer für den Gerätetester

Technische Daten

• Schutzleiterwiderstand (Prüfstrom 200 mA)
• Messbereich Auflösung Genauigkeit
• 0.00 Ω ÷ 19.99 Ω 0.01 Ω ±(5 % der Anzeige + 3 Digits)
• 20.0 Ω ÷ 199.9 Ω 0.1 Ω
• 200 Ω ÷ 1999 Ω 1 Ω
• Isolationswiderstand mit Sonde (250 VDC, 500 VDC)
• Messbereich Auflösung Genauigkeit
• 0.00 MΩ ÷ 19.99 MΩ 0.01 MΩ ±(5 % der Anzeige + 3 Digits)
• 20.0 MΩ ÷ 49.9 MΩ 0.1 MΩ ±(5 % der Anzeige + 3 Digits)
• 50.0 MΩ ÷ 199.9 MΩ 0.1 MΩ
• Differenzstrom (230 VAC)
• Messbereich Auflösung Genauigkeit
• 0.00 mA ÷ 19.99 mA 0.01 mA ±(5 % des Ablesewerts + 5 Digits)
• Berührungstrom
• Messbereich Auflösung Genauigkeit
• 0.00 mA ÷ 7 mA 0.01 mA ±(10 % des Ablesewerts + 5 Digits)
• Ersatzableitstrom (30 VAC)
• Messbereich Auflösung Genauigkeit
• 0.00 mA ÷ 9.99 mA 0.01 mA ±(5 % der Anzeige + 3 Digits)
• 10.0 mA ÷ 20.0 mA 0.1 mA ±(5 % der Anzeige + 3 Digits)
• RCD/FI Schutzschalter/PRCD Prüfung (10 mA, 15 mA, 30 mA)
• Auslösezeit der tragbaren RCD
• Messbereich Auflösung Genauigkeit
• 0 ms ÷ 300 ms(½xIΔN) 0.1 ms ±3 ms
• 0 ms ÷ 300 ms (IΔN) 0.1 ms ±3 ms
• 0 ms ÷ 40 ms (5xIΔN) 0.1 ms ±1 ms

Leistung

• Messbereich Auflösung Genauigkeit
• 0.00 kVA ÷ 4.00 kVA 0.01 kVA ±(5 % des Ablesewerts + 3 Digits)
• Spannung TRMS
• Messbereich Auflösung Genauigkeit
• 0 ÷ 300 V 1 V ±(2 % des Ablesewerts + 2 Digits)
• Polaritätsprüfung (< 50 VAC)

Allgemeine Daten

• Versorgungsspannung: 9 VDC (6 x 1,5 V Batterie oder Akku, Grose AA) oder 100 ÷ 240 VAC/ 50Hz
• Betriebszeit typisch: 10 Std.
• Betriebstemperaturbereich: 0 °C ÷ 40 °C
• Maximale relative Luftfeuchtigkeit: 95 % r. F. (0 °C ÷ 40 °C), ohne Kondensatbildung
• Display: 128 x 64-Punkt-Matrix-Display mit Hintergrundbeleuchtung
• Speicher: 1500 Speicherplatze
• Kommunikationsanschlusse: RS232 (PS/2-Steckverbinder, Buchse),
• USB (Steckverbinder Typ B, Buchse)
• Uberspannungskategorie: CAT II / 300 V
• Schutzklasse: Schutzisolierung
• Schutzart Gehause: IP 40 /Prufanschlusse IP20
• Maße (B x H x T): 14 cm x 8 cm x 23 cm
