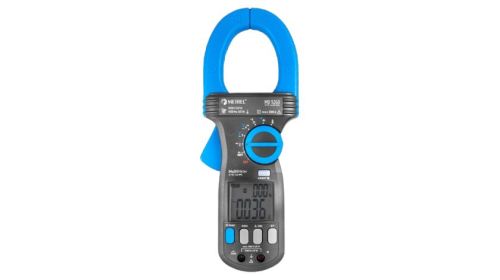

Photovoltaik Strommesszange 1500 V DC

Die MD 9260 unterstützt Messungen bis zu 1500 V mit CAT III-Sicherheit. Ihr Spannungsbereich und ihre Sicherheit machen sie äußerst nützlich in anspruchsvollen Umgebungen, wie in Solarkraftwerken, Windkraftanlagen oder anderen Hochleistungsumgebungen, in denen DC-Strom verwendet wird. Sie verfügt über einen Strombereich von 2000 A AC/DC und kann zusätzlich Widerstand, Kapazität, Frequenz und die Temperatur messen - kurzum ein vielseitiges Vielfachmesswerkzeug für die Verwendung in Leistungsanwendungen.

Technische Daten:

• Wichtigste Funktionen:
• 1500 V DC Bereich mit CAT III-Sicherheit
• TRMS für genaue Messungen von Sinus- und Nichtsinussignalen
• VFD: Tiefpassfilter für exakte Frequenzmessungen von Rauschsignalen
• Hoher Strombereich von 2000 A.
• CAT III 1500 V DC und CAT V 1000 V AC Sicherheit
• Schutz vor 12 kV Transienten
• Auto-/Manueller Messbereich
• Relativer Nullpunkt: aufeinanderfolgende Messungen ganz einfach vergleichen
• Crest -Funktion erfasst Spitzen innerhalb 5 ms.(Scheitelfaktor)
• Temperatur Messungen von bis zu 1000 °C

Messfunktionen:

• TRMS AC- und DC-Spannungsmessung;
• TRMS AC- und DC-Strommessung;
• Kapazitätsmessung;
• Widerstandsmessung;
• Frequenzmessung mit VFD;
• Diodenprüfung;
• Temperaturmessung;
• Durchgangsprüfung akustisch;
• Berührungslose Spannungsprüfung

Funktionen (Bereich; Genauigkeit):

• DC-Spannung: 6,000 V … 1500 V; ±(0,5 % der Ablesung + 5 Digits)
• AC-Spannung (50 Hz... 400 Hz): 6,000 V … 1000 V; ±(1,2 % der Ablesung + 5 Digits)
• AC- + DC-Spannung (DC, 50 Hz... 400 Hz): 6,000 V … 1000 V; ±(1,4 % der Ablesung + 7 Digits)
• Variabler Frequenzantrieb AC: 10 Hz … 400 Hz; ±(4,0 % der Ablesung + 80 Digits)
• DC-Strom: 200,0 A … 2000; A ±(2,0 % der Ablesung + 5 Digits)
• AC-Strom (50 Hz... 400 Hz): 200,0 A … 2000 A; ±(2,0 % der Ablesung + 5 Digits)
• Widerstand: 600,0 Ω … 40,00 MΩ; ±(0,5 % der Ablesung + 5 Digits)
• Kapazität: 60,00 nF … 2000 µF; ±(2,0 % der Ablesung + 5 Digits)
• Temperatur:
• -50 °C … 1000 °C ±(0,3 % der Ablesung + 4 Digits)
• -58 °F … 1832 °F ±(0,3 % der Ablesung + 6 Digits)
• Frequenzmessung: 10 Hz … 1999 Hz; ±(0,1 % der Ablesung + 4 Digits)
• Diodenprüfung: 1,000 V; ±(1,0 % der Ablesung + 3 Digits)
• Stromversorgung: 2 x 1,5-V-Batterien, Typ AA
• Überspannungskategorie: CAT IV / 1000 V, CAT III 1500 V
• Display:
• • 3-5/6 Ziffern 6000 Zeichen
  • 3-1/2 Ziffern 1.999 Zeichen für Hz
• Aktualisierungsrate: 5 Hz
• Betriebstemperatur: 0 °C ... 40 °C
• Relative Luftfeuchtigkeit: Max. relative Luftfeuchtigkeit 80 % bei Temperaturen von bis zu 31 °C, linear sinkend auf 50 % relative Luftfeuchtigkeit bei 40 °C
• Lagertemperatur: -20 °C ... 60 °C, < 80 % R.L. (bei entfernter Batterie)
• Höhe: < 2.000 m
• Temperaturkoeffizient: nominell 0,15 x (spezifizierte Genauigkeit) / °C @(0°C –18°C oder 28°C –40°C), oder anderweitig spezifiziert
• Erfassung: TRMS
• Sicherheit: IEC/EN/BSEN/CSA_C22.2_Nr./UL 61010-1 Ed. 3.1, 61010-2-032 Ed. 4.0 gemäß den Messkategorien CAT IV 1000 V AC & DC und CAT III 1500 V DC
• Transientenschutz: 12 kV (1,2/50 µs Überspannung)
• Überlastschutz:
• Klemmbacken: 2000 A rms kontinuierlich
• Spannung an den Klemmen: 1650 V DC / 1100 V AC rms
• Sonstige Funktionen: 1500 V DC / 1000 V AC rms
• EMV: Erfüllt EN61326-1:2006
• In einem RF-Bereich von 3 V/m: Kapazitätsfunktion nicht angegeben
• Sonstige Funktionsbereiche: Gesamtgenauigkeit = Spezifizierte Genauigkeit + 200 Ziffern
• Leistung über 3 V/m: nicht angegeben
• Stromverbrauch: Typischerweise 14 mA für Stromfunktionen, und 5,2 mA für sonstige Funktionen
• Niedriger Batteriestand: Unter ca. 2,4 V
• APO-Timing: Leerlauf für 34 Minuten
• APO-Verbrauch: 10 µA typisch
• Backenöffnung: 55 mm max
• Sonderfunktionen: AutoCheckTM V&Ω; VFD-V & VFD-Hz; Backlighted LCD; 5 ms CREST-MAX Erfassungsmodus (Peak Hold); Auto-ranging Relativer Nullmodus; Display Hold; EF-Erkennung (NCV); Optionale Schnittstellenfähigkeiten mit PC-Computern
• Abmessungen: 264 x 97 x 43 mm
